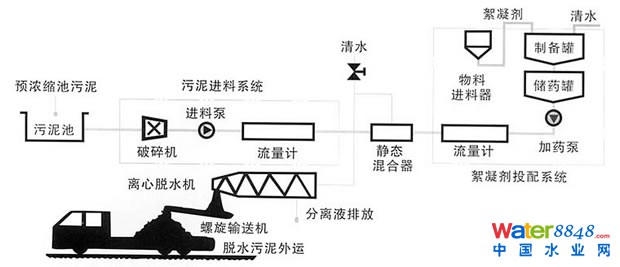

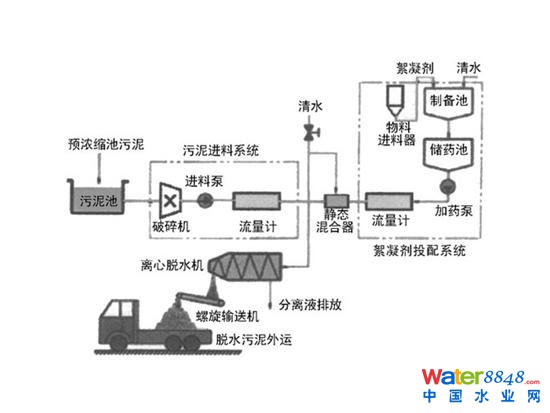

我公司制造的污泥脫水成套設備的工藝流程圖如下(主要由六大部分組成)：
1、污泥進料系統：由污泥切割機、污泥進料泵、電磁流量計、閥門、管道等組成；
2、絮凝劑投配系統：由PT型干粉自動定量配投裝置、稀釋水裝置、加藥螺桿泵、閥門、管道等組成。可實現全自動的投料、溶解、熟化、儲存、計量加藥等過程，整個過程無需人為操作，完全自動運行。
3、比重劑投配系統：JY型攪拌桶、電動隔膜泵、閥門、管道等組成。該系統為含油污泥(浮渣)脫水的配套設備。
4、污泥脫水主機(大長徑比臥螺離心機)：LW-250、LW-350、LW-430、LW-450、LW-500、LW-650、LW-720、LWnj泥漿專用系列
5、脫水污泥輸送系統(無軸螺旋輸送器)：WLS系列無軸螺旋的設計能有效地防止泥餅的堵塞和纏繞，被廣泛應用于污泥離心脫水處理后污泥的輸送。

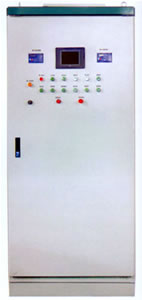

6、電控系統(PLC+液晶屏全自動控制，動態畫面顯示)：由臥螺主機、進料泵、加藥泵、稀釋水泵、PLC控制及相關電氣元件控制箱及液晶觸摸屏組成。
主要功能如下：
(1) 該控制系統具有手動控制及自動控制兩種工況：在手動控制狀態，在運行過程中可作各種系統參數的調整及設定；在自動控制狀態，系統的參數設定調整后，進料泵的流量及加藥量由污泥池中的濃度計控制，加藥量及稀釋水量根據離心機的分離液濁度進行模糊控制，該控制系統是一種智能型的自動控制過程；
(2) 具有自動連續測量離心機的轉鼓轉速和差轉速；
(3) 具有系統各種運行參數的狀態監測、故障報警、數據顯示及打印報表；
(4) 具有通過濃度檢測自動節進泥量，使離心機始終處于最佳工作狀態；
(5) 具有系統工作狀態、報警信號，各種運行參數和歷史記錄傳送至上位機；
(6) 電流、電壓、流量、主機轉速、差速、推料扭矩、運行累計時間、溫度等參數狀態監測及顯示；
(7) 具有各操作單元的動態畫面顯示和參數設定；
(8) 通過上位機的網絡版組態軟件，可以實現遠程故障診斷功能；運行狀態動畫顯示；實時數據報表；歷史數據查尋；
(9) 整個控制系統由PLC+液晶觸摸屏實行全自動控制，使系統處于運行中的智能型全自動操作，是一個非常理想的交鑰匙工程。
