安陽錦華中水處理設備有限公司簡介
安陽錦華中水處理設備有限公司是2005年成立的一家專業從事中水處理設備的國家級高新技術企業。
公司2005年與清華大學浦華環保股份有限公司合作，共同研制開發了纖維轉盤濾池設備。主要應用范圍為污水的深度處理、給水處理等。特別是在污水處理廠升級改造中得到了廣泛應用，可用于去除SS及TP，使其達到一級A標準。同時應用于四類水體的深度處理設備之前的預處理，具有較強的經濟及技術優勢。
錦華公司目前已擁有國家授權專利20項，擁有專業的設計、研發、生產、安裝、調試、售后服務團隊。
該產品自投入市場以來，至今已有約400個業績，總處理規模達1700余萬噸/日，獨家市場占有率逾60%。已投入工程使用的設備均已運行穩定。
多年來，安陽錦華以可靠的質量、優質的服務、專業的素質、豐富的經驗在行業內贏得了廣泛好評。
纖維轉盤濾池的設計特點
2、處理效果好。過濾時絨毛平鋪，增加過濾深度，孔徑達到微米級，可截留粒徑為幾微米（μΜ）的微小顆粒，因此出水水質及出水穩定性都優于粒料濾池及篩網過濾。
3、設計新穎，耐沖擊負荷。濾盤垂直設計，過濾原理是錯流過濾，相當于是濾池及沉淀池的結合，顆粒大的污泥直接沉淀到斗形池底排掉，不像普通濾池所有的懸浮物（SS）都必須經過濾料。因此纖維轉盤濾池更耐高懸浮物濃度和大顆粒懸浮物的沖擊。
4、連續運行。單臺纖維轉盤濾池清洗時可連續過濾。而單臺砂濾池反沖洗時不能連續過濾。
5、反沖洗效率高，耗水量低。反沖洗耗水量約是砂濾池的1/2。
6、運行全自動化控制。過濾、反抽吸清洗等全由程序控制，并設有多重保護，日常不需專人操作管理。
7、水頭損失小。濾池內一般為0.3m，而砂濾池的水頭損失一般為2m。
8、運行費用低。運行費用小于0.005元/噸水。
9、裝機功率低，設備簡單緊湊，附屬設備少，閑置率低。纖維轉盤濾池的裝機功率約是砂濾池的1/10~1/15，用于已建污水處理廠出水的升級改造無需變壓器擴容。
10、占地面積小，過濾效率高。過濾轉盤垂直設計，兩側都參與過濾，使很小的占地面積就有很大的過濾面積。
11、系統功能恢復快。濾前處理系統的事故對濾池的影響較小，并且恢復較快。出現事故污染只是濾盤外側，而對濾盤內側沒有影響，并且濾池內的污泥可以通過排泥管迅速清除。
12、設計和施工周期短。纖維轉盤濾池整體模塊化，設計和施工方便并快捷；而且擴建容易。而砂濾池有大量的設計工作和工程量，施工周期長。
13、具有室外防凍設計。為了適應室外安裝的防凍問題，纖維轉盤濾池可以把反抽吸水泵置于池內，既解決了防凍問題還解決了電動閥門的易堵塞的問題。
14、反抽吸水泵防堵塞設計。為了解決反抽吸水泵的堵塞問題，纖維轉盤濾池設計選用干濕兩用防堵塞污水泵。
15、過濾與沉淀一體化設計。幅流式沉淀過濾一體池可以有機的把過濾與二沉池合為一體，省掉了原有濾池．使得占地更小，投資更低。

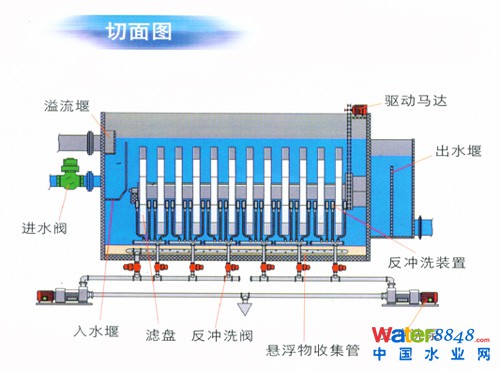

纖維轉盤濾池的結構
纖維轉盤濾池主要由（1）箱體、（2）濾盤、（3）反洗機構、（4）排泥機構、（5）中心管、（6）驅動機構、（7）電氣控制、（8）泵、閥機構組成。
1、箱體：主水箱由水泥池體及進水堰板組成。副水箱由水泥墻隔板及液位調節堰板組成。
2、每個濾布盤由6個獨立分片組成，每塊由ABS材料注射成型一個框架，上面覆蓋以濾布及襯底。濾布是由尼龍纖維織成絨毛狀表面及聚酯纖維做為支撐體，濾布標稱孔徑為10微米并以聚酯材料襯底。不允許有粒狀和網狀空缺。濾布的深度能夠存儲俘獲的粒子，減小反沖洗流量，同時還可減少正常運行時水頭損失。
3、反洗機構 ：由反洗吸口、管道、反洗吸口支架部件等組成。用于濾布的反洗。
4、排泥機構 ：由排泥吸口、管道、排泥吸口支架部件等組成。用于清理濾池底部的污泥。
5、中心管：中水經處理后通過中空管流入副箱，中空管既可輸送中水又可帶動濾盤旋轉。
6、驅動機構：由減速機、鏈輪、鏈條等組成，用來帶動中心管和濾盤轉動。
7、電氣系統：由電控箱、PLC、觸摸屏、液位監測等電控元件組成，用于控制反洗、排泥過程，使其運行自動化，并可調整反洗間隔時間、排泥間隔時間。
8、泵、閥機構：由離心泵、管道、電動球閥組成，用于反洗和排泥。
纖維轉盤濾池工藝運行方式
纖維轉盤濾池的運行狀態包括：靜態過濾過程、負壓反沖洗過程、排泥過程。
（1）靜態過濾過程：污水重力流進入濾池，濾池中設有擋板消能設施。污水通過濾布過濾，過濾液通過中空管收集，重力流通過溢流槽排出濾池。整個過程為連續。
（2）負壓反沖洗過程：過濾時部分污泥吸附于濾布外側，逐漸形成污泥層。隨著濾布上污泥的積聚，濾布過濾阻力增加，濾池水位逐漸升高。通過測壓監測裝置檢測池內的水位高度。當該水位達到反洗設定值(高水位)時，PLC即可啟動反抽吸泵，開始反沖洗過程。反洗時，濾池可連續過濾。
過濾期間，濾盤處于靜態，有利于污泥的池底沉積。反洗期間，濾盤以1轉/分的速度旋轉。抽吸泵負壓抽吸濾布表面，吸除濾布上積聚的污泥顆粒，濾盤內的水被同時抽吸，水自里向外對濾布起清洗作用，并排出反洗過的水。抽洗面積僅占全濾盤面積的1%。反沖洗過程為間歇。
（3）排泥過程：纖維轉盤濾池的濾盤下設有斗形池底，有利于池底污泥的收集。污泥池底沉積減少了濾布上的污泥量，可延長過濾時間，減少反洗水量。經過已設定的時間段，PLC啟動排泥泵，通過池底排泥管路將污泥回流至污水預處理構筑物。
纖維轉盤濾池電控系統
1、電控系統采用現代化的可編程控制器ＰＬＣ作為程序控制系統的核心。使濾布的反沖洗，污泥的排放實現自動化控制。系統的電控核心部件是德國西門子公司生產的S7200系列編程控制器及觸摸屏，主要元器件為施耐德公司優質產品，質量可靠，性能優良，適應環境能力強，抗干擾性能好，是中水處理設備的理想控制系統。
2、系統設有手動和自動兩種方式：自動方式下，操作人員根據需要調整好反洗間隔時間，設備即可按照PLC預先設定的程序（按時間、液位控制）進行工作；手動方式僅在設備調試或檢修時使用，實現閥、泵、濾盤電機的手動控制，并可操作相應的一個鍵完成停機前反洗功能或清池功能或停機防凍功能。
3、S7200可根據用戶要求選配以太網接口或DP接口的通訊接口模塊，能實現與工廠主站的數據傳送。
4、手動和自動方式選擇、參數設置、狀態指示、按鍵操作均在觸摸屏上完成；由初始界面選擇進入相應的界面，點擊相應按鍵完成相應的操作功能。
5、觸摸屏系統具有故障報警提示功能；對閥的開、關不到位檢測，對泵和濾盤電機的過流、過載檢測，有故障時觸摸屏顯示故障信息并產生聲光報警。

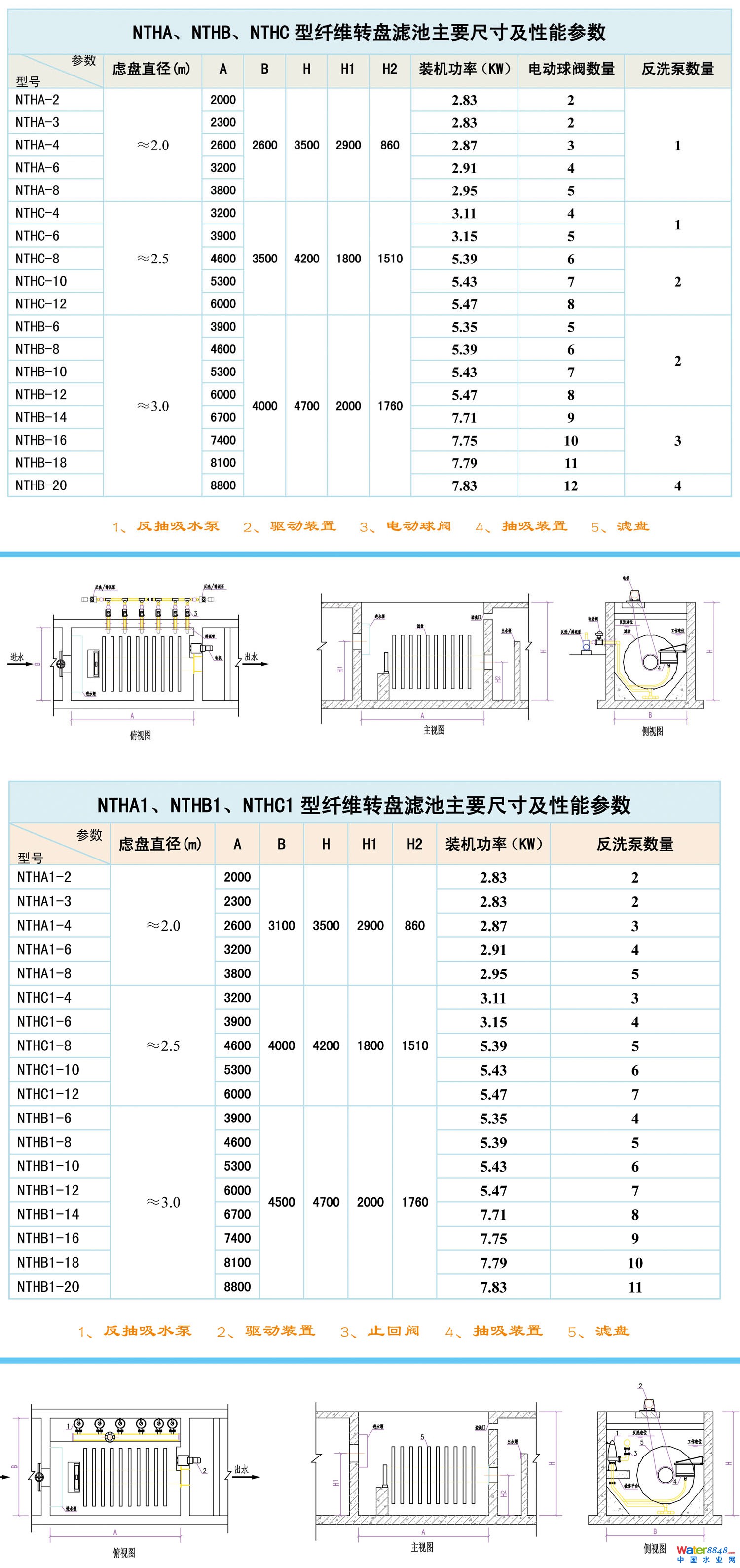

| 纖維轉盤濾池的規格型號 |
|
|
