水質千差萬別的工業園區污水處理廠怎樣設計？

來源 ：中國給水排水

編者按

工業園區污水處理廠的服務用戶千差萬別，其排水也不具有市政污水的統計性特點，因此在工業園區污水處理廠的設計上，既要了解園區整體的功能定位和規劃，又要逐一分析每一戶入駐企業的排水特點及有無特定組分的污染物。前期的水質水量調研至關重要，在工藝設計、設備選擇和總圖布置方面都要遠近結合，預留升級改造的空間。

作者簡介：苗文憑（1982 -），內蒙古呼倫貝爾人，碩士，工程師，方案工程師，主要從事石油化工、工業園區污水處理廠的工藝設計工作。

1 設計規模與設計進水水質的確定

1.1 設計規模的確定

園區污水處理廠的污水來源通常包括：園區企業排放的生產廢水（含企業內排放的生活污水）；園區企業排放的潔凈廢水（如冷卻循環系統排污水）；園區配套生活居住區排放的生活污水以及港口碼頭的沖洗水、除塵廢水等。考慮到園區的分期建設，園區污水處理廠也按照各期入駐企業的情況進行分期建設。

園區企業排放的生產廢水是園區的主要污水來源，其水量和排放規律的確定，對于合理確定污水處理廠的規模和工藝設計至關重要。生產廢水的排放總量取決于各園區企業的排放量，各個企業的排放量通常可以參考其項目前期的可研、環評文件，并輔以類似生產企業的現場調研來綜合確定。由于工業企業排放用戶的廢水為間歇排放，充分了解主要排水的排放規律，對于污水廠設計規模的確定非常必要。

園區配套生活居住區排放的生活污水量，可按照規劃的人口數量，按照用水當量的方法進行計算。港口碼頭等輔助設施產生的沖洗水、除塵水可按照規劃中的用水量，按照收集系統的完備情況，乘以0.6～0.8的污水收集系數確定。

污水處理廠的設計規模等于上述污水量之和。值得注意的是，在項目前期階段，特別是一些化工項目，其可研文件、環評文件中的污水產生量，均已做保守估計，若在污水處理規模的確定上再乘以過大的不可預見系數，將會導致污水處理廠的設計規模較實際的收水量有較大偏差，這也是國內大多數園區污水處理廠設計偏大的重要原因。根據在已建的上海某化工園區、武漢某化工園區和董家口某工業園區污水處理廠的經驗，建議不可預見系數在1.04～1.08之間取值。

1.2 設計進水水質的確定

工業園區的廢水水質完全取決于入駐企業的生產產品、原材料及生產工藝，對于石化、化工園區排放的廢水，通常含有一些難降解的有毒有害污染物，如氰化物、酚或苯系物等。

基于上述部分涉及的污水，各股廢水的水質將采取不同的方法進行預測。工業企業排放的廢水水質可參考生產企業的可研等設計文件的相關章節，如有可能，對于主要污染物排放企業可通過走訪調研類似生產工藝的企業，并輔以取樣進行測試分析。

由于工業園區廢水水量、水質的波動，建議設計規模和設計進水水質進行統一考慮，同時要兼顧污水廠的水力豎向設計。具體是指，首先分析各股排水的排放規律，通常工業用戶的部分排水是間歇排放或是在事故狀態下排放，尤其對于排放罐釜清洗、產品切換清洗、地坪沖洗以及檢修排水的企業用戶，計算出最大的排水量和正常排水量，分析最大排水量發生的概率，不宜將最大水量作為設計規模。當沒有全面的排水規律時，建議設計規模按照污水廠可同時接收85%～90%原水在最大流量下的情況選取。同時，在設計進水水質的選取上，適當考慮污染物濃度，鑒于工業污染物成分復雜，此時對應進水污染物濃度可比調研數據略大，取一定的安全系數，以確保總的污染物總量負荷符合設計需要。上海某化工園區的設計參數和運行數據也驗證了此設計經驗。此種方式使得分期建設的化工園區污水處理廠在運行上更加靈活。

當處理規模在3000m3/d以上時，在兼顧技術經濟的前提下，最好設計有2條以上平行的且可靈活進行切換的污水處理線，便于日常管理維護及檢修、升級改造，并可以更好地適應園區的建設情況，更好地適應水量水質的波動。

2 工藝選擇及設計

2.1 預處理系統

工業園區排放的污水水量、水質波動大，很多情況下含有大量的油類、硫化物且含鹽量高，預處理系統需要設計均衡池，以保證后續處理單元的穩定高效運行。均衡時間的設計應考慮廢水的排放周期及水量水質變化規律，對于石化、化工園區，均衡時間宜大于12h，最少不宜低于8h。

鑒于工業廢水水質特點，預處理系統需設計在線監測設施及事故池，對于可能危害到后續生化系統的具有毒性、高TDS廢水可實現自動進入事故池；對于不滿足pH值設計要求的廢水，需設計中和池進行在線調節。

2.2 生化處理系統

工業園區的生化處理系統宜選用長泥齡的活性污泥法，對于總氮排放要求小于15mg/L的情況，泥齡宜大于20d。曝氣池的池型宜選用推流式，池深宜大于5m。為了維護缺氧區的環境，可以在曝氣區末設計一個脫氣區，以保證反硝化菌最適宜的代謝環境。在設備配置上，曝氣頭不宜選用膜孔曝氣器，宜選取在線溶解氧儀、空氣質量流量計、自動閥門和變頻風機，以實現曝氣量的在線聯動調節來降低能耗。

2.3 深度處理系統

為了達到TOC、COD和色度的排放指標，宜采取高級氧化加生物濾池的工藝，如蘇伊士集團開發的OxyblueTM工藝。在工藝設計上，要充分考慮后續生物濾池的有機物去除作用，鑒于高級氧化單元的投資或者運行費用較高，不宜將高級氧化單元進行過大設計。通常，不可生化COD對臭氧的消耗量取決于物質結構、傳質條件、pH以及水溫等條件，可行時需要進行試驗確定。對于工業園區的污水，當沒有試驗數據時，一般宜按照2～4 kgO3/kg COD進行選取。

此外，考慮到工業廢水污染物的復雜性，遠期園區的擴展以及日趨嚴格的排放標準，深度處理線在設計上要預留有升級改造工藝的空間以及占地空間。

3 材質選擇

大型化工園區通常在海邊港口建設，鑒于工業廢水的復雜性、遠期水質的變化，以及各條近、遠處理線運行上的靈活性，設備的液下金屬部分材質等級不宜低于SS316L，考慮到海風中氯離子的腐蝕，液上金屬設備材質不宜低于SS316，最好為SS316L。

4 結論

①工業園區污水水質千差萬別，做好前期的現場水質調研對于后續的工藝設計至關重要；

②要協同考慮污水廠的設計規模和設計進水負荷，并兼顧水力豎向設計；

③考慮到技術可行、經濟合理，最好設計2條以上的并行污水處理線；預處理系統宜設計有原水監控設備和事故池，均衡池的均衡時間不宜低于8小時；

④生化處理系統宜選用低負荷推流式的活性污泥法，當有較嚴格的總氮排放限制時，污泥齡不宜低于20d；深度處理系統的設計在工藝上和空間上都要做好遠期預留。

（更詳細內容參見2016年4月出版的《中國給水排水》第8期：工業園區污水處理廠的設計特點，作者：得利滿水處理系統<北京>有限公司苗文憑、劉青巖）

責任編輯：丁彩娟

設計制作：劉劍書

雜志簡介

《中國給水排水》是面向全國給水排水和環境工程界的專業性科技期刊，具有較高的理論導向性和較強的工程實踐性，被稱為中國水行業的“首席雜志”、中文核心期刊、“中國百強科技期刊”中國精品科技期刊、中國科學引文數據庫來源期刊

這可能是史上最全的安裝工程造價整理！

來源 ：廣聯達造價圈

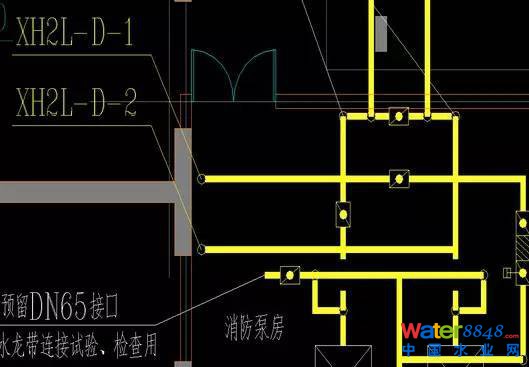

管道施工圖識讀

1.設計規范要求，暖氣支管不得小于DN20。

2.保溫常規做法-給水：防結露保溫，熱水：保溫，消防：不保溫，冷凍水：連閥門都需保溫，冷卻水：按設計要求，未要求可以不作。一般吊頂里的管道均需保溫。

給水：暗敷防結露保溫；明敷穿越門廳、臥室和客廳過門處必須做防結露保溫。

排水：暗敷做防結露保溫；明敷公共廁所座便上反水彎必須做。

管井里除消防、噴灑管道管道外均做保溫。

3.鍍鋅鋼管連接方式：≤DN100絲接，>DN100可焊接（需防腐），可法蘭焊接（需二次鍍鋅），少量可絲扣法蘭連接。

4.管道外皮距墻距離為25-50mm。

5. 采暖干管接立管時，當立管直線管段<15m時，采用2個90。彎頭，當直線管段>15m時采用3個90。彎頭。

6.施工時，排水管寧高勿低，地漏寧低勿高。

7.標高規定：室內管道一般為管中，室外管道排水為管內底，給水為管頂。

8.暖氣片中應與窗同軸。

9.閘閥：開關作用，阻力系數0.5；截止閥：調節開關作用，阻力系數19。

10.補償器分為：自然補償，方型脹力，彎頭，波紋補償器，套筒補償器，球型脹力，角質脹力。

11.集氣罐：干管末端，其管徑為末端管道直徑的4-6倍。膨脹水箱：穩壓、排氣、容納膨脹水、信號作用。氣壓罐：穩壓、排氣。

膨脹水箱共五根管道：膨脹管、循環管、溢水管、排污管、信號管。

集氣罐安裝位置：管道接口距集氣罐上端2/3，距下端1/3。

12.按照標準圖集，掌握熱媒入口情況。

13.PP-R管可以套用鋁塑復合管或給水U-PVC管道定額。

14.（1）剛性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管

Ⅰ型防水套管適用于鑄鐵管和非金屬管；Ⅱ型防水套管適用于鋼管；Ⅲ型防水套管適用于鋼管預埋，將翼環直接含在鋼管上。

（2）柔性防水套管一般適用于管道穿過墻壁處受有振動或有嚴密防水要求的構筑物。

一般管道穿外墻的管道加防水套管。穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用剛性防水套管。

15.一般水表管徑比管道管徑小一號。

16.給水支管上凡是接兩個以上供水點，支管均加活接頭和法蘭。若支管接水表除外。

17. 規定：洗臉盆（洗菜盆）上邊緣距地800mm.

水嘴距臉盆上邊緣200mm.

拖布池水嘴距拖布池上邊緣300mm

座便給水距地250mm

臉盆給水距地450mm

18.立管出地面時必須加閥門和活接頭。

19.消火栓：

單栓 DN65 規范：栓口向外，不應安裝在門軸側

雙栓 DN65或DN50 消火栓箱厚度≥240mm

栓口中心距地單栓+自救卷盤 1.1m

20.水表的安裝：

住宅 ：閥門+水表

公共建筑 ：閥門+水表+閥門

室外 ：閥門+水表+閥門+泄水閥+減震等

21.清掃口：

接來兩個及兩個以上的衛生器具支管上應加清掃口，若有地漏可以不加。

立管檢查口：最底層和最高層必須設置，每隔一至二層設置。

干管長度穿越幾個房間每隔8-12m時應加清掃口或檢查口。

22.立管變徑必須采用大小頭，支管可以采用補心，如接水表變徑。

23.排水管道彎頭三通的選用：

橫管與立管應采用90度斜三通或四通

橫管與橫管應采用45度三通或四通

立管與排水干管（如出戶管）應用2個45度彎頭或半徑大于4倍D的90度彎頭

24.存水彎：P型——蹲便 S型——臉盆、小便斗

基礎知識

一、給水工程

（一）室外給水系統的分類

1.以地面水為水源的給水系統

2.以地下水為水源的給水系統

（二）室外給水系統形式：直流給水系統、循環給水系統、循序給水系統

（三）室內給水系統分類：生活、生產、消防

（四）室內給水系統組成：引入管、水表、管路、給水附件、升壓貯水設備、室內消防設備

（五）室內給水系統壓力組成：H＝H1+H2+H3+H4

H1＝引入管與最不利環路、最不利點的標高差

H2＝沿程和局部阻力

H3＝水表阻力

H4＝出水水頭（采暖循環泵只克服沿程和局部阻力，揚程35-40m）

（六）室內給水方式

1.簡單給水方式

2.設置水箱給水方式

3.設置水泵給水方式

4.設置水池、水泵、水箱給水方式

5.分區給水方式

6.氣壓給水方式

7.變頻給水方式

（七）室內給水系統管路圖式：上分、中分、下分

（八）室內給水敷設方式：明裝、安裝（注：埋墻的鍍鋅鋼管應做防腐）

二、排水工程

（一）污水及分類：生活、生產、雨雪水

（二）排水體制：合流、分流

（三）排水系統組成：室外、室內

三、供暖工程

（一）供暖系統分類

1.按使用熱媒不同：熱水、蒸汽、熱風

2.按循環動力分：機械、自然

3.按供回水方式分：單管、雙管

4.按供暖范圍分：局部、集中、區域

（二）熱水供暖系統的基本形式

1.上供下回雙管

2.下供上回雙管

3.垂直單管：順序式、跨越式、可調節順序式、倒流式

4.單一雙管系統

5.水平單管系統

6.分區供暖

7同程、異程

（三）供暖系統主要設備

1.膨脹水箱：（循含泵吸入口）定壓、排氣、容納膨脹水、信號作用

2.集氣罐

3.伸縮器：（高層使用）波紋伸縮器、套筒伸縮器、自然脹力伸縮器

四、 通風與空調

（一）空調分類

1.按空氣處理設備的設置分：

集中系統：空調機組直接供給各個房間

半集中系統：水冷機組—新風機組／風機盤管

全分散系統：水冷機組—風機盤管

2.按負擔室內負荷所用的介質種類分：

全空氣系統、全水系統、空氣-水系統、冷劑系統

3.根據集中式空調處理空氣來源分：封閉式、直流式、混合式

4.根據分部分：

空調風系統、空調水系統、凈化空調系統、制冷設備系統、水冷機組、冷卻塔

（二）主要設備：空調機組、新風機組、風機盤管

（三）通風系統：

1.送排風系統：人防、地下室、車庫（鋼板、玻璃鋼）

2.防排煙系統（鋼板、玻璃鋼、結構風道）

3.除塵系統

五、 鍋爐分類及型號表示方法

（一）分類

1. 按用途分：工業、供暖、電站、機車

2. 按提供載熱介質分：蒸汽、熱水

3. 按結構分：火管、水管、水火管混合

4. 按燃料分：燃煤、燃油、燃氣

5. 按燃燒方式分：手燒和機械

6. 按整裝方式分：快裝、組裝、散裝

（二）型號表示方法

規范

一、給排水及采暖

1.閥門安裝前應作強度性試驗，從一批中抽10％，若抽取 10％合格率為95％或99.9％均為不合格。

強度性試驗壓力＝公稱壓力*1.5；

嚴密性試驗壓力＝公稱壓力*1.1

2.安裝在主干管的起切斷作用的閉路閥門應逐個作強度性和嚴密性試驗。

3.管道上的沖壓彎頭外徑應＝彎道外徑

普通沖壓彎頭 焊接鋼管

無縫沖壓彎頭 無縫鋼管

焊接鋼管DN100 公稱直徑

無縫鋼管 Φ100*4.5 外徑*壁厚

螺旋焊管 D109*4.5 外徑*壁厚

4.地下室或地下構筑物外墻有管道穿過時應采取防水措施，對于有嚴格要求的應作柔性防水套管。

剛性防水套管：一般設計未要求時采用；

柔性防水套管：設計要求部位、地下水位較高構筑物、水池；

5.管道穿越伸縮縫、沉降縫、抗震縫敷設時應采取下列措施：

加伸縮節：給水、噴灑加橡膠軟接頭；冷凍水加不銹鋼軟接頭

6.支架位置正確，應埋設平整牢固：

（1）設備、附件應設吊架、支架、托架

（2）末端、彎頭、三通

（3）按規范間距均分排布（注：噴灑末端應作防晃支架）

7.固定支架與管道接觸應牢靠嚴密。

8.滑動支架、滑拖和滑槽應留有3-5m間隙。

9.無熱伸縮的管道吊架吊桿應垂直安裝，有熱伸長管道吊架吊桿應向熱膨脹方向反向偏向。

10.固定在建筑構筑物上的管道支吊架不影響結構安全。

11.采暖、給水、熱水系統立管管卡的設置：

（1）樓層高度≤5m，每層必須裝1個

（2）樓層高度>5m,每層不得少于2個

（3）管卡安裝高度距地1.5-1.8m，2個管卡勻稱

（4）多層建筑給水、排水管徑大于25mm時立管可以不加支架，但排水立管最底層應加管墩。

（5）排水鑄鐵、給水鍍鋅鋼管立管應把支架做成落地卡。

12.有伸縮管道應加套管,采暖、熱水、冷凍、冷卻、凝結水穿墻、樓板應加套管，給水、消防、噴灑、排水不必要加。

13.給水管道：鍍鋅鋼管≤DN100螺紋連接，>DN100法蘭或卡箍連接；

給水塑料管和復合管可以采用橡膠圈接口、粘接、熱熔、專用管件與法蘭；

給水鑄鐵管：水泥粘口或橡膠圈；

銅管：專用接頭或焊接

螺栓擰緊后，突出螺母長度≤螺桿直徑的1／2，螺紋連接應外露2-3扣。

14.給水立管和裝有大于等于3個的配水點支管始端均應安裝可拆卸的連接件（如活接頭）但若有水表、法蘭閥門均不需加。

15.冷熱水：上熱下冷，左熱右冷。

16.防腐處理：埋地排水鑄鐵管：瀝青防腐；埋地鋼管（包括鍍鋅鋼管）：三級防腐。

17.水箱溢水管和泄水管應設在排水附近但不得與排水管直接連接。

18.立式水泵減震不應采用彈簧減震器。

19.室內排水管材：U-PVC排水管、鑄鐵管、混凝土管、組成洗臉盆和飲用噴水器到共用水封之間和連接衛生器具排水短管處可用鋼管。

帶1個大便器的支管≥DN100，帶1個大便槽的支管≥DN150，接3個以上衛生器具支管≥DN75

20.室內雨水管：給水鑄鐵管、給水塑料管、鍍鋅鋼管、黑管（內防腐）

21.立管檢查口每隔一層加一個，最底層和最高層帶衛生器具必須加。

22.排水立管和主干管（如入戶管）應作通球試驗，球直徑》排水管道直徑的2/3。U-PVC排水立管應加伸縮節或三通（帶伸縮節）和阻火圈（或防火套管）。伸縮節間距不大于4米。

23.連接2個或2個以上的大便器或3個或3個以上的衛生器具橫管應設掃出口。（清通設備）

24.水平管與水平管道，水平管與立管應采用45度三通或45度四通，90度斜三通或90度斜四通。立管與排水管應采用2個45度彎頭或曲率半徑不小于4倍管徑的90度彎頭（TY三通）。

25.排水通氣管高出屋面300mm,必須大于積雪厚度（非上人屋面）北京規定為600mm。

26.通向室外排水管穿墻或基礎必須下反時，應采用45度彎頭或三通，并應在垂直管段設掃出口。

27.室內熱水分為：全循環、半循環、不循環。熱水管道應盡量利用自然補償熱伸縮（彎頭、方形脹力）

28.水管道應進行沖洗，罐體不作水壓試驗只做灌水試驗。熱水供回水、集水缸、分水缸、熱水箱等均應作保溫。敞口水箱應作滿水試驗，密閉水箱應作水壓試驗。

29.衛生器具安裝應采用預埋螺栓或膨脹螺栓固定。衛生器具應作滿水試驗和通水試驗。

給水管道距地高度：洗臉盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手動自閉式）600mm,立式小便器1130mm,掛式小便器1050mm

30.室內采暖鋼管：焊接鋼管《DN32螺紋連接，>DN32焊接

31.管道坡度：汽水同向熱水管道、蒸汽管道和凝結水管道坡度千分之三，不得小于千分之二。汽水逆向流動，熱水管道、蒸汽管道坡度大于等于千分之五。散熱器支管坡度等于1％，坡向應利于排水和泄水。

32.平衡閥和調節閥（系統主干管）都具有方向，具有壓力區間。

33.方型補償器應有整根無縫鋼管煨制。

34.散熱器支管長度>1.5m時應安裝管卡。

35.上供下回系統的熱水干管變徑應頂平偏心連接，蒸汽干管變徑應底平偏心連接。

36.高溫水（110-130度）加法蘭或法蘭閥門。

37.非高溫水吊頂里的管道最好不用活接頭，而用法蘭閥門或絲扣閥門加一對法蘭。

38.散熱器帶足片，14片以下2個腿，14片以上3個腿。20片以上拉條。

39.過濾器：水泵入口處加，較小。

40.除污器，采暖系統整個樓、換熱站、鍋爐房回水管家除污器，較大。

除污器一般須加旁通管。主要清通、易壞設備均應加旁通附件。

二、通風空調

1.工程中所選用的外購風管，還必須提供相應的產品合格證明文件或進行強度和嚴密性的驗證。

2.通風管道規格的驗收，風管以外徑或外邊長為準，風道以內徑或內邊長為準，非規則橢圓形風管參照矩形風管，并以長徑平面邊長及短徑尺寸為準。

3.鍍鋅鋼板及各類含有復合保護層的鋼板，應采用咬口連接或鉚接，不得采用影響其保護層防腐性能的焊接連接方法。

4.風管的密封應以板材連接的密封為主，可采用密封膠嵌縫和其他方法密封。密封膠性能應符合使用環境的要求，密封面宜設在風管的正壓側。

5.風管材質：普通鋼板、鍍鋅鋼板、不銹鋼板、硬聚氯乙稀、有機玻璃鋼、無機玻璃鋼（相應的玻璃布層數不少于規范規定，其表面不得出現反鹵或嚴重泛霜）

6.防火風管的本體、框架及固定材料、密封材料必須為不燃材料，其耐火等級應符合設計的規定。

7.復合材料風管的覆面材料必須為不燃材料。

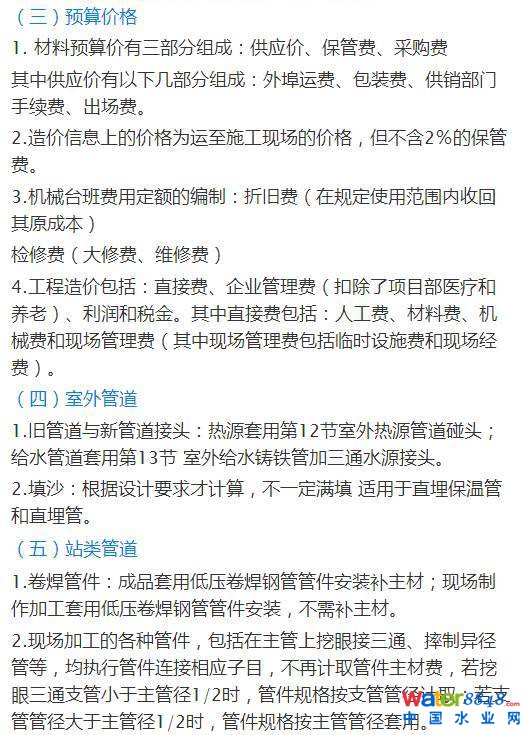

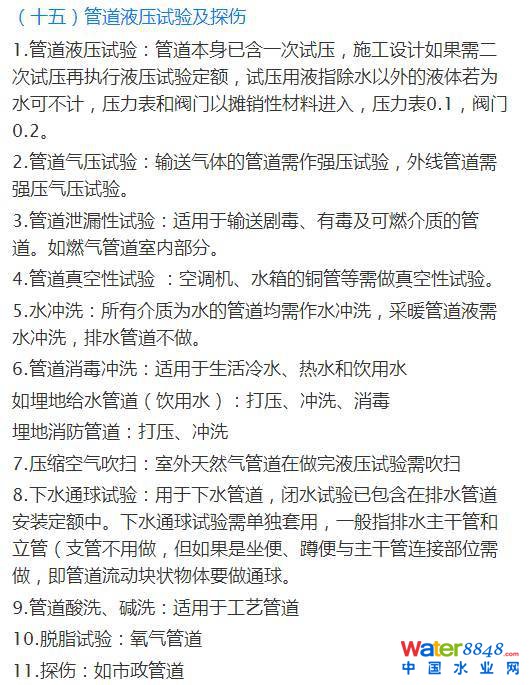

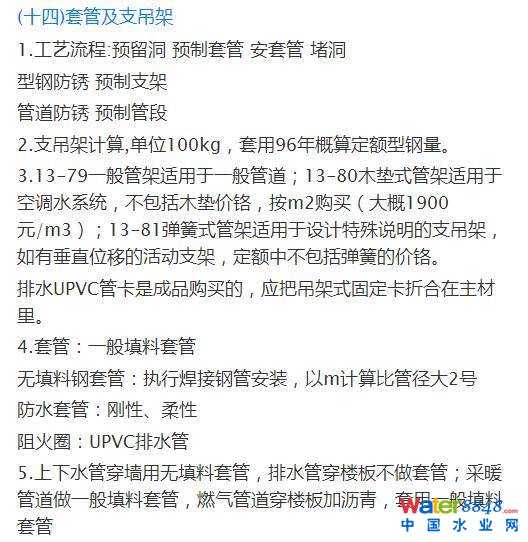

定額

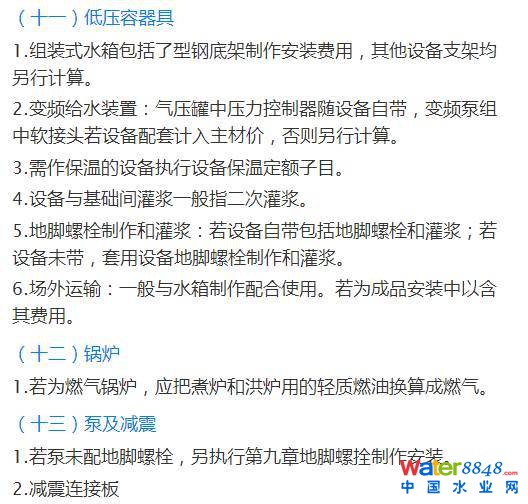

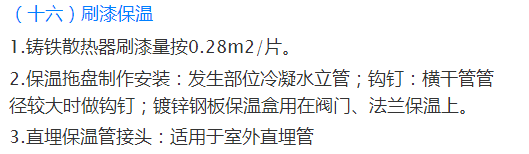

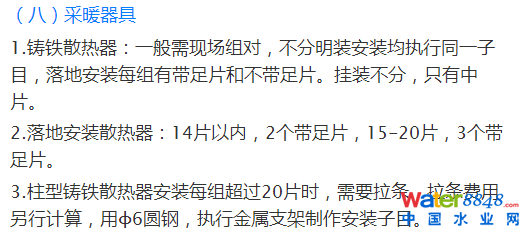

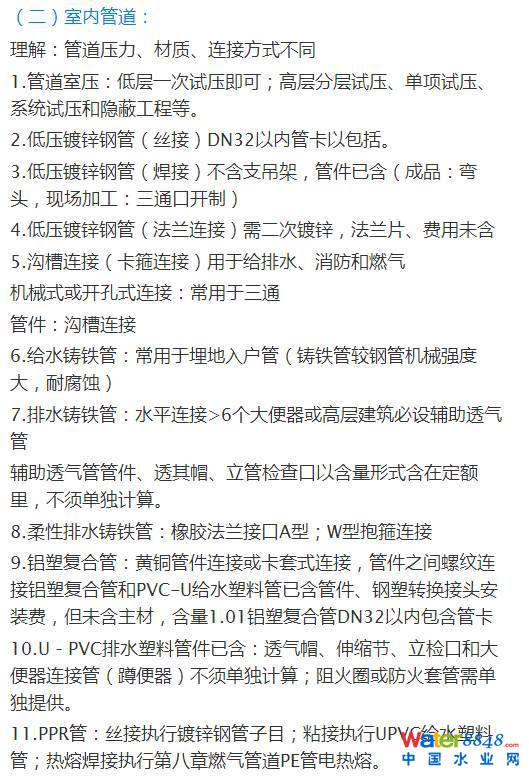

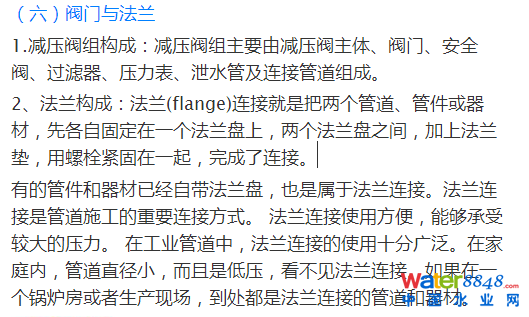

一、排水、采暖定額

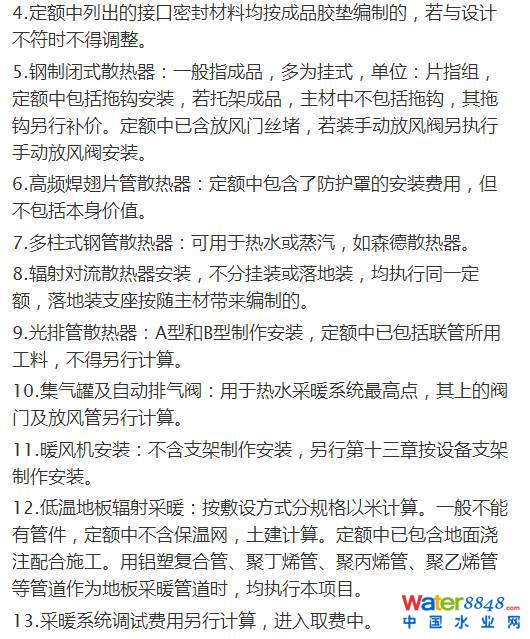

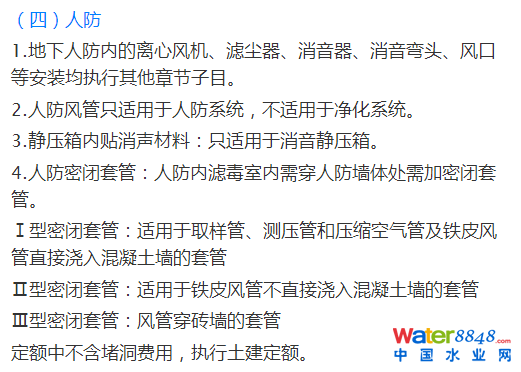

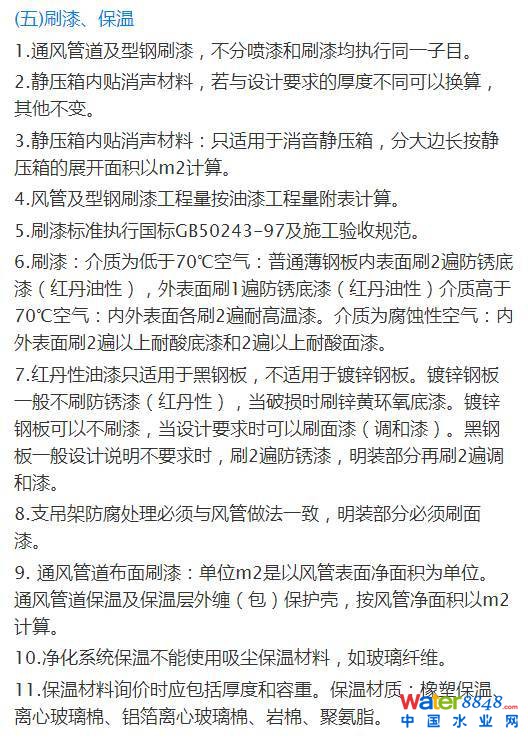

二、通風、空調定額

（內容來源于網絡）

住房和城鄉建設部

主辦單位：

北京工業大學

1

2

3

8：20—8：40

8：40—9：05

9：05—9：30

9：50—10：15

29.題目：城市污水包埋菌脫氮技術研究

報告人 ：北京工業大學 李軍 教授 /博導

10：15—10：35

30.題目：污水處理廠提標改造的GBR工藝

31.題目：高效潛污泵及其系統在提標改造中的應用

報告人：澤尼特泵業(蘇州)有限公司 陳劍皓 銷售經理

32.題目：水與空氣，無油螺桿鼓風機在污水處理中的應用

33.題目：:超微孔曝氣器實用案例中的性能分析

34.題目：南方地區污水處理廠提標改造技術及案例分析

13：25—13：55

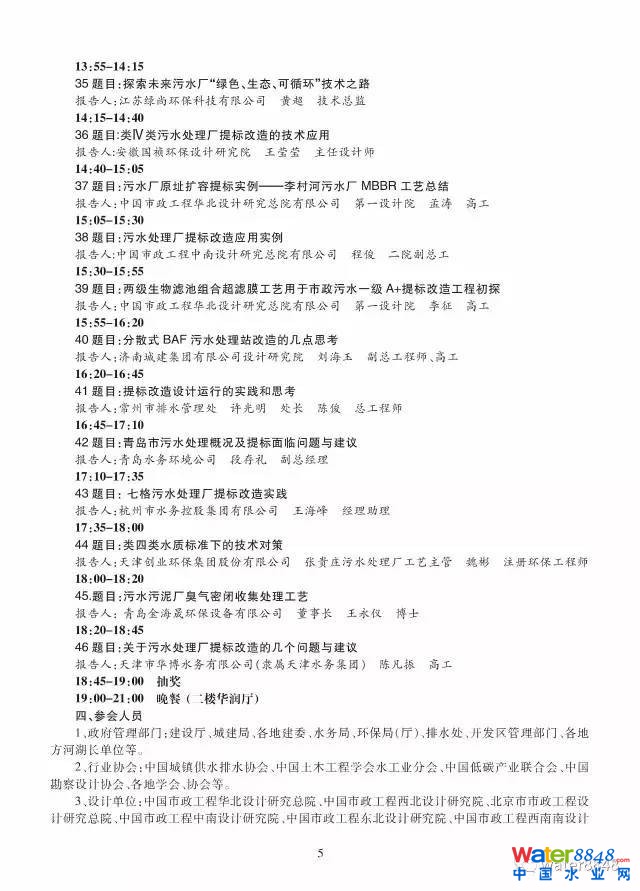

35.題目: A2/O不宜作為污水處理升級改造工藝

36.題目：探索未來污水廠“綠色、生態、可循環”技術之路

報告人：江蘇綠尚環保科技有限公司 黃超 技術總監

37.題目: 類Ⅳ類污水處理廠提標改造的技術應用

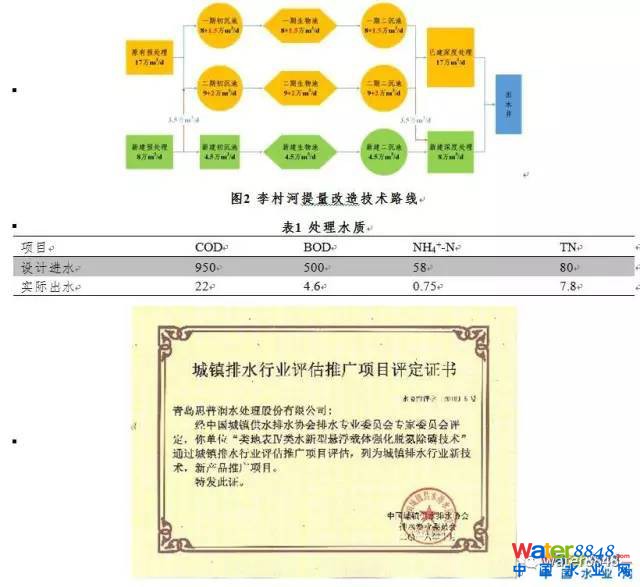

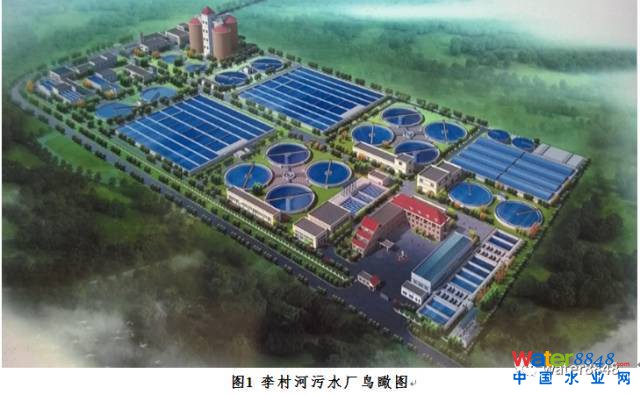

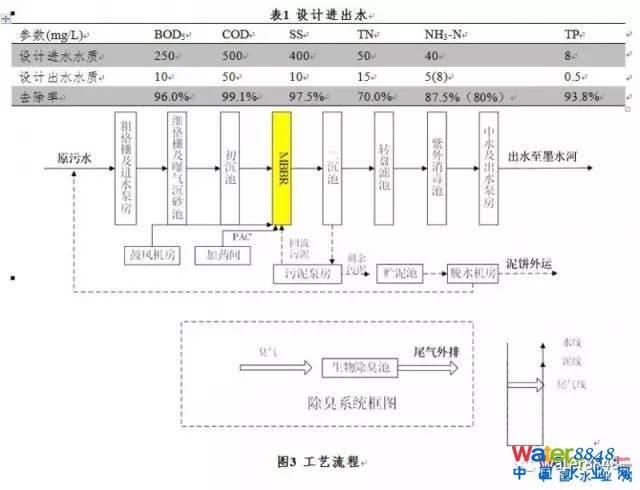

38.題目:污水廠原址擴容提標實例——李村河污水廠MBBR工藝總結

39.題目：污水處理廠提標改造應用實例

40.題目: 兩級生物濾池組合超濾膜工藝用于市政污水一級A+提標改造工程初探

41.題目：分散式BAF污水處理站改造的幾點思考

42. 題目：提標改造設計運行的實踐和思考

16：45—17：10

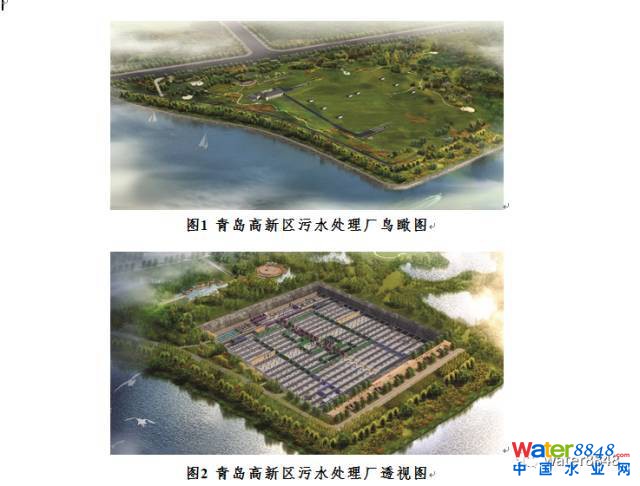

43.題目：青島市污水處理概況及提標面臨問題與建議

44.題目：七格污水處理廠提標改造實踐

45.題目：類四類水質標準下的技術對策

46.題目 : 污水污泥廠臭氣密閉收集處理工藝

47.題目：關于污水處理廠提標改造的幾個問題與建議

抽獎

4

5

6

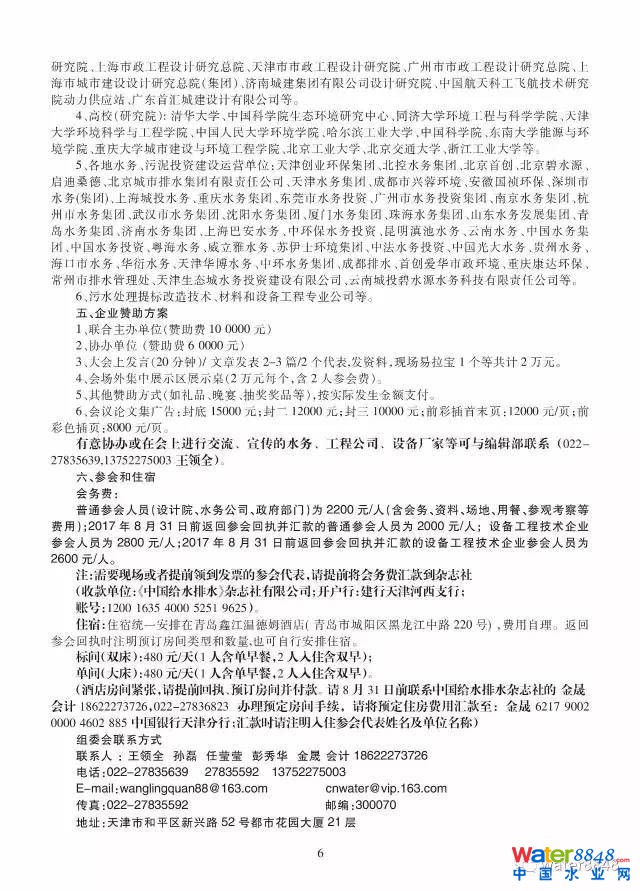

會務費：

住宿：

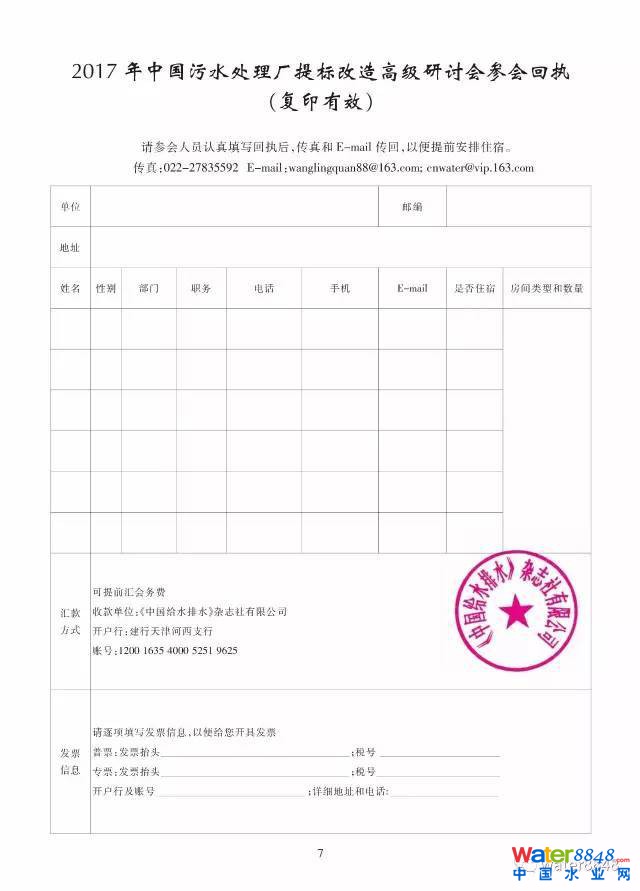

單位		郵 編
地址
姓名	性別	部門	職務	電話	手機	E-mail	是否 住宿
匯款 方式
發票 信息

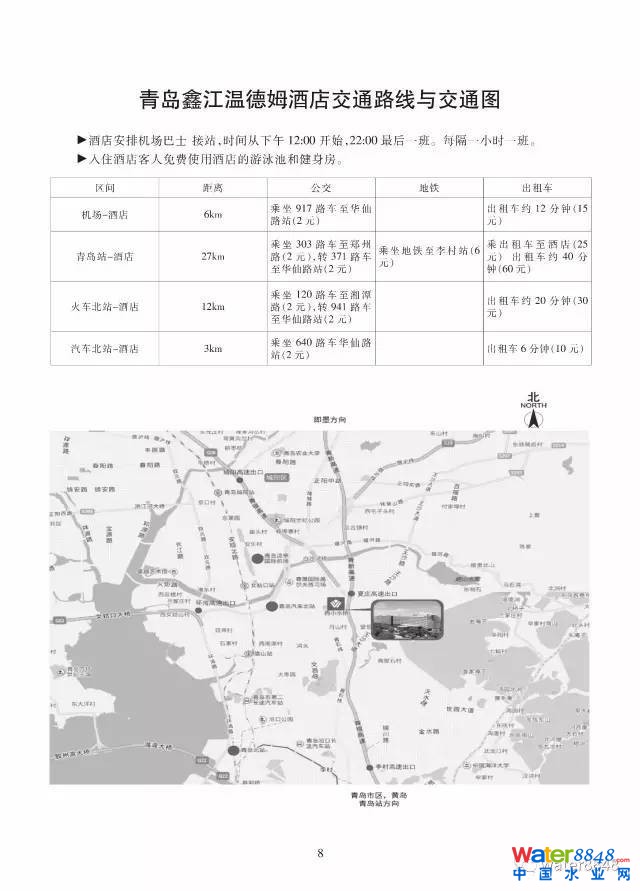

區間	距離	公交	地鐵	出租車
